QPHY-DisplayPort 2.1/1.4

Les options QPHY-DP2-SOURCE et QPHY-DP2-SINK offrent le moyen le plus rapide d'effectuer des tests de conformité sur les périphériques source et récepteur DisplayPort 2.1/1.4. Cela inclut les tests pour les débits binaires UHBR10, UBRB13.5 et UHBR20 nouvellement définis dans la spécification DisplayPort 2.1 et les débits binaires RBR, HBR, HBR2 et HBR3 de la spécification 1.4b précédente.

Découvrez QPHY-DisplayPort 2.1/1.4 flèche vers le bas

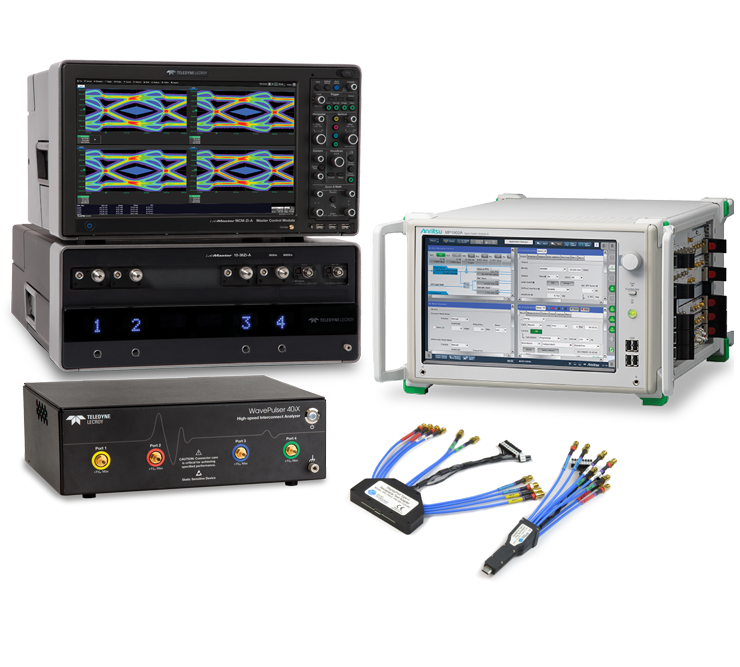

image du titre du produit
  • onglet ligne de produits
  • onglet de présentation
  • onglet compatibilité
Fonctionnalités clés
  • Le meilleur oscilloscope pour DisplayPort sur USB-C® vers les tests
  • Analyse multivoies, conformité et débogage
  • Déboguer les échecs DisplayPort PHY à l'aide de SDAX-DP
  • Étalonnage automatisé du sink (Rx) et conformité BER à l'aide de l'Anritsu MP1900A
  • Étalonnage du canal sink (Rx) à l'aide de la WavePulser 40iX Analyseur d'interconnexion à grande vitesse.
  • Déclenchement, décodage, mesure et mesures de la couche physique du canal DisplayPort-AUX
  • Prend en charge tous les montages de test de connecteur spécifiés avec l'automatisation du contrôleur AUX
  • Les schémas de connexion garantissent que vous obtenez la configuration correcte dès le premier essai
  • Des outils d'analyse puissants et flexibles offrent des informations inégalées pour diagnostiquer et résoudre des problèmes d'interopérabilité difficiles à résoudre
  • La génération de rapports QualiPHY crée un rapport de test complet approuvé par la Video Electronics Standards Association (VESA).



Test de la source (Tx)
schéma de connexion displayport

Le logiciel QPHY-DP2-SOURCE offre le moyen le plus rapide d'effectuer des tests de conformité sur les appareils DisplayPort 2.1/1.4 Source avec des tests de conformité multivoies pour 1, 2 ou 4 voies. Le logiciel QPHY-DP2-SOURCE prend en charge tous les débits de données DisplayPort 2.1 CTS qui combinent les derniers débits 128b/132b (UHBR10, UHBR13.5) et UHBR20) avec les débits 8b/10b (RBR, HBR, HBR2 et HBR3) du précédent PHY CTS 1.4b. Tous les tests fournissent une configuration guidée par l'utilisateur, y compris des schémas de connexion et un rapport de test complet.

Débogage de l'intégrité du signal PHY source (Tx)
Logiciel d'analyse expert SDAX

Le logiciel d'analyse SDAX Expert (SDAX-DP) fournit une sélection de points de test et des mesures PHY CTS spécifiques à DisplayPort qui permettent à l'utilisateur de déboguer davantage les problèmes d'intégrité du signal. Par exemple, comparer les diagrammes de l'œil. Par exemple, analyser le chemin du signal depuis les broches Tx (TP1) jusqu'au signal égalisé à la fin du modèle de câble émulé spécifié (TP3_EQ).

Test de réception (Rx)
test de conformité pour displayport à l'aide d'un générateur de signaux

Le logiciel QPHY-DP2-SINK fournit un étalonnage automatisé et des tests de conformité Sink BER pour les débits de données DisplayPort 128b/132b UHBR et les débits de données 8b/10b à l'aide du générateur de signaux stressés Anritsu MP1900A.

Caractérisation des câbles et des chaînes
analyseur d'ondes

Votre partenaire WavePulser 40iX L'analyseur d'interconnexion haute vitesse fournit des paramètres s de 40 GHz requis pour l'intégration/désintégration précise des câbles de test et l'étalonnage des canaux ISI de test du récepteur.

Mesures du mode alternatif DisplayPort
Mesures Msg-Msg pour déboguer le mode alternatif DisplayPort

Utilisez le dispositif de test TF-USB-C-HS/SB pour sonder les lignes CC1/CC2 et SBU (DP-AUX) sur un connecteur USB-C. Utilisez DP-AUX TDMP pour déclencher et décoder AUX, et USB-PD TDMP pour décoder les messages PD, puis les mesures Msg-Msg pour déboguer les échecs d'interopérabilité du mode Alt DisplayPort.



WaveMaster / SDA / DDA 8 Oscilloscopes Zi-B


  En savoir plus
WaveMaster 8000HD


  En savoir plus
LabMaster 10 oscilloscopes Zi-A


  En savoir plus
